自清掃回轉鉤齒式除雜物機介紹

除雜物機、鉤齒篩分除雜物機形式2007年由我公司發明成功，并于2008年獲得中國國家知識產權局頒發的技術專利，專利號:ZL 2007 2 0016146.0，除雜物機被廣泛應用于大中型發電廠、鋼鐵、礦山、煤礦、港口等領域。旋轉式鉤齒篩分裝置革命性的改進了傳統篩分設備的篩分方式，徹底解決傳統篩分機卡、堵、纏問題。

自清掃旋轉鉤齒除雜物機技術特點：

1、專利技術鉤齒分離裝置及柔性緩沖支座徹底解決卡、堵、纏。

2、對條狀物、塊狀物、軟性雜物篩分效率達95%。

3、彈性規整流裝置有效的將物料規整成扁平狀，等厚的落在鉤齒分離裝置上提高篩分效率。

4、自動分離、自動除雜、自動清掃雜物、自動排雜，就地?zé)o需人工參與。

5、參與輸送系統連鎖，可就地、遠程控制。

6、采用變頻調速器對鉤齒分離裝置進行轉速控制,有效降低能耗。

7、檢修周期長、檢修費用及運行費用遠低代統篩分設備。

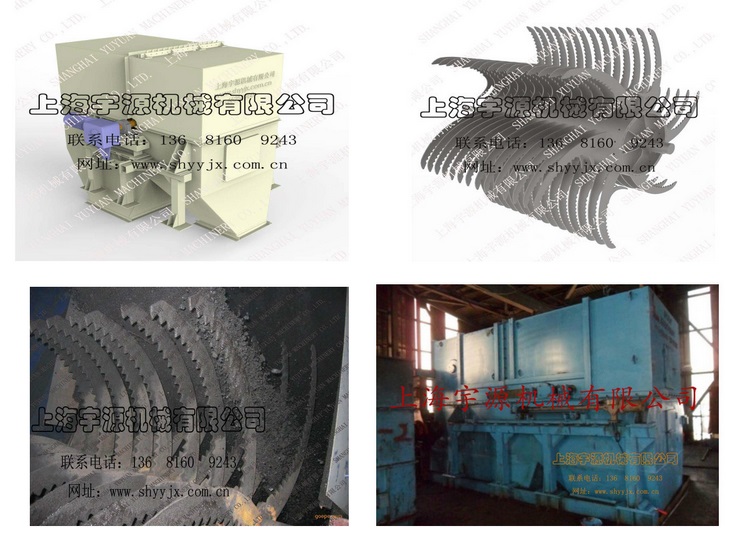

旋轉鉤齒除雜物機結構介紹

旋轉鉤齒式除雜物機由機架、鉤齒分離裝置、清掃裝置、物料導流裝置、電控部分組成。其中鉤齒裝置采用成排的高韌性耐磨鉤齒固定在驅動滾筒上，清掃裝置采用密閉式鋼絲加工成排鋼刷鑲嵌在清掃輪軸上，導流裝置設在鉤齒分離裝置上部，用來控制煤流落點。

煤流進入除雜物機，通過物料導流后，煤流規整成扁平狀通過鉤齒分離裝置，旋轉的鉤齒將煤流中的石塊、木塊、麻繩等纏繞物鉤出，在出口端棄掉，清掃裝置鋼刷將掛在鉤齒上的雜物清除。

除雜物機應用范圍

鉤齒式除雜物（除大塊）機主要用于火力發電輸煤碎煤機前除大塊，碎煤機后磨煤機前除雜。 鋼廠、煤化工廠、煤礦等輸煤礦系統等超大塊與小塊及大末煤間的分離、除雜。

改造后的除大塊機不但分離大石塊能力顯著，而且對煤中的稻草、破布、木塊等雜物分離也明顯提高。

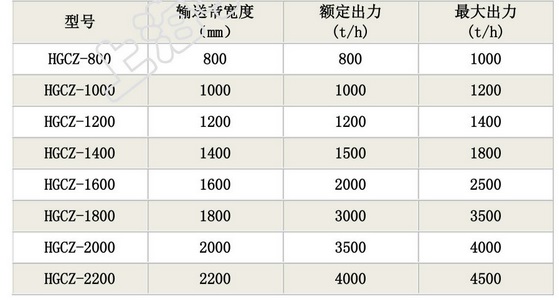

自清掃旋轉鉤齒除雜物機產品規格

上海宇源用戶承諾

1、本設備的除雜粒度(即鉤齒間隔)是根據電廠的具體煤質特性確定的，本公司承諾該設備對塊狀雜物最小粒度大于有效分離間隔的雜物分離效率達到85%以上，且不發生堵煤。

2、對于細長軟性雜物，長度大于鉤齒間隔的，除雜分離效率達到90%以上。

3、該設備在質保期間，如發生鉤齒損壞變型、驅動故障等缺陷，免費更換及維修。

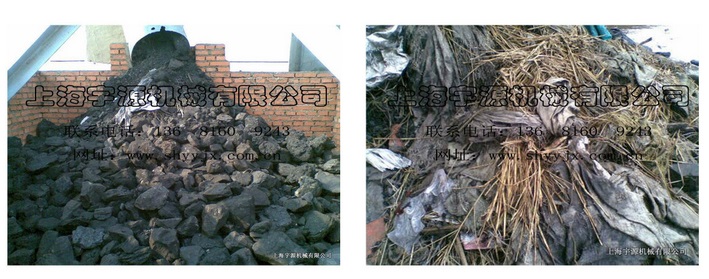

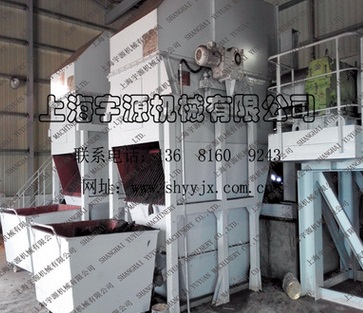

 工作效果圖
